Rancherで構築するDPP(Data Processing Platform)〜環境構築〜

はじめに

この記事ではRancher Meetup #01 in Osakaにて共有したData Processing Platform(DPP)の環境構築方法を紹介します。構築に成功したらカスタマイズして自分のDPPを作りましょう!

AWS上でホストを作りたいと考えている方はこちらのリポジトリのTerraformを使用することができます(try-dpp ブランチ)。使い方については「RancherにTerraform + AWSでホスト(RancherOS)を自動追加」の記事を参考にしてください。

前提条件

全てを細々と説明していると記事が長くなりすぎますので、以下が準備してあるものとします。

  • Rancher Serverが既に稼働している
  • CattleのEnvironmentが新規作成してある
    • ここのDPPのスタックを展開します
  • Environmentの環境APIキーを作ってある
    • このAPIキーを使ってスタックを展開します
  • Environmentにホストが5台(CPU: 4 core, Memory: 32GB x 5。AWSのi3.xlarge相当)登録されている
  • Terraformをインストール済み
  • JSONツールの jq をインストール済み
    • Zeppelinのセットアップに使います
Environmentの環境APIキーについて

Rancher Serverから以下の手順で作成できます。環境APIキーを使うことで、そのEnvironmentに対してAPI経由でリソースを作ったりできます。

ホストにラベルを付与

今回の検証ではJMeterを使うのですが、検証対象とJMeterが同じホスト上で動くのは嫌なので、5つあるホストのうち、2つはJMeter専用のホストにします。それはJMeterのサービス側スケジューリングのルールで設定しているのですが、ホストに test=true というラベルが付いていることを条件にしている為、このラベルを2つのホストに付与しておきます。

ホストの編集を開いて

以下のようにラベルを追加します

これを2ホスト分やっておきます。正常にラベルが付与できるとUIでも確認できます。

スタックを展開

それではEnvironmentにスタックを展開しましょう。スタックの一式はGithub(supersoftware/dpp)に上げていますので clone して使ってください。スタックの構成としては以下の通りです。

  • cassandraスタック
    • Cassandraのコンテナ群
  • jmeterスタック
    • JMeterのMasterとSlaveコンテナ群
  • kafkaスタック
    • KafkaのBrokerとManagerのコンテナ群
  • lbスタック
    • ロードバランサのコンテナ群
  • minioスタック
    • Minioのコンテナ群
  • openvpnrancherlocalスタック
    • OpenVPNのRancher Localユーザ用のコンテナ群
  • prometheusスタック
    • Prometheus + Graphana関連のコンテナ群
  • sparkスタック
    • Spark Driver, Master, Worker, Zeppelinのコンテナ群
  • webスタック
    • AkkaによるWeb-APIとNginxによるAngularの配信に関連するコンテナ群
  • zookeeperスタック
    • Zookeeperのコンテナ群

これを1つ1つEnvironmentに作っていくのは大変です。Rancher CLIを使うこともできますが、TerraformのProviderにはRancherも用意されていて、一括でStackを展開できるので今回はTerraform(v0.9.6)を使うことにします。

terraform/ ディレクトリ内で apply-all.sh があるのでこれを実行することで Environmentにすべてのスタックが展開されます。 terraform apply 時に必要になるのは以下の情報です。

  • rancher_url
    • Rancher ServerのURL(例えば https://try.rancher.com )
  • rancher_access_key
    • 環境APIキーのアクセスキー
  • rancher_secret_key
    • 環境APIキーのシークレットキー
  • rancher_environment_id
    • EnvironmentのID(※)

※EnvironmentのIDについて

一例としてAPIメニューの以下の場所でEnvironment IDは確認できます。



apply-all.sh が完了したらEnvironmentに上記のスタックが全て展開されているのが確認できるかと思います。

※ なぜ terraform apply じゃないのか?

terraform apply で一括でスタックを展開したいところですが、 lb スタックが他のスタックに入っているサービスと依存関係がある為、 lb スタックだけは全てのスタックが展開されたあとに展開したいからです。今のところ terraform にスタック間の依存関係を調整する機能が無いため、やむを得ずスクリプトでラップしています。

サービス開始

スタックの準備ができたのでサービスを開始していきます。まずは spark と openvpnrancherlocal スタック以外をサービス開始します。

Minioにリソースをアップロード

順次コンテナが展開されていくかと思いますが、 lb と minio スタックが青くなったらさっそく minio に接続しましょう。3台あるホストのうち、どれかの http://<Public IP>:9000 にアクセスすることで minio のGUIが閲覧できます。Access KeyとSecret Keyについては minio コンテナの MINIO_CONFIG_minio.access.key  MINIO_CONFIG_minio.secret.key の値で設定してあるものになります。

ログインができたらさっそく bucket を作ります。新規バケットを作成して dist という名前にしてください(今回のアプリケーションがこのパスを見ているので dist という名前にしているだけです)。バケットはすぐに作られるので、次にJMeterで使う jmx ファイルと、 Spark アプリで使う jar ファイルをアップロードします。それぞれ dpp リポジトリ内の jmeter/boc.jmx と、 spark/kafka-spark-cassandra-assembly-1.0.jar に格納してあります。アップロードが完了したら、 boc.jmx は後からJMeterのMasterからダウンロードしたいので公開用のURLを生成しておきます。このURLはあとで使うのでメモっておいてください

Sparkスタックの起動・設定

jar の準備が完了したので、次は保留していたSparkスタックを開始します。開始後しばらくしたらSpark UI( http://<Public IP>:4040 )にアクセスできるようになります。

そして、Zeppelin( http://<Public IP>:8080 )にもアクセスできることが確認できたら、Zeppelinの設定をします。クローンしたリポジトリspark/setup-zepplin.sh を実行してください( spark ディレクトリの中で実行してください)。Zeppelinのエンドポイントには <Public IP>:8080 (http://は不要!)を設定します。 complete! が表示されたら設定完了です。このシェルで行っていることは

  • Zeppelinにノートブックをインポート
  • Cassandra Interpreterを設定
  • Spark Interpreterを設定(spark-cassandra-connectorというライブラリも使ってるので dependencies に追加)

になります。

Cassandraのスキーマ作成

Zeppelinの準備もできたのでCassandraのスキーマをZeppelin経由で作ります。Zeppelin( http://<Public IP>:8080 )に接続して boc_schema ノートブックを開きます。そのノートブックの上段3つを実行します。(CREATE KEYSPACE がエラーになることがありますが、 keyspace 自体は作られているのでいったん無視してください)

  • boc keyspace の作成
  • boc.questions テーブルの作成
  • boc.answers テーブルの作成

をそれぞれ行っています。

API経由でCassandraにデータ投入

それでは疎通確認もかねてAPI経由でCassandraにデータを投入してみましょう。 http://<Public IP>/api/questions エンドポイントに対して

{
"items": ["Beef", "Chicken"]
}

というJSONを送ってみてください。正常に動作していればCassandraにデータが投入されます。Zeppelinの boc_analyze ノートから boc.questions に対してクエリを投げれるので確認します。ここで生成されている question_id は後程 JMeter で使いますのでメモっておきます

集計処理を設定

今回の構成では集計処理はZeppelinのジョブを定期実行することで実現しています。 boc_analyze ノートを開きジョブの周期実行を設定します。

これで1分おきに集計処理が実行されるようになります。

Web UIの確認

それでは http://<Public IP> にアクセスしてWeb-UIを表示しましょう。正常に動いていれば先程投入したデータが一覧に出てくるはずです。アイテムをクリックすると以下のような詳細画面が表示されるはずです。

さて、適当にここで投票ボタンを連打して投票してみましょう。このリクエストは Akka -> Kafka -> Spark Streaming -> Cassandraと流れていき、1分後にはZeppelinの集計処理が実行されて集計結果が再びCassandraに反映されます。

全て正常に動いていれば以下のように集計結果が表示されるはずです。



一連の流れはこれでOKです。では最後にJMeterで負荷をかけてみましょう。

JMeterで負荷テスト

それではJMeterスタックのMasterコンテナに入ってJMeterを実行してみましょう。まずは minio の先程メモったURLから boc.jmx を wget してきましょう。

wget -O boc.jmx "<minioの公開URL>"

そしてJMeterを実行します!このときの引数として QUESTION_ID を渡しているのですが、ここには先程メモした question_id 入力します。

jmeter -n -t boc.jmx -Rjmeter-slave-1,jmeter-slave-2,jmeter-slave-3,jmeter-slave-4,jmeter-slave-5,jmeter-slave-6 \
-GHOST=web.lb -GQUESTION_ID=<さっきメモったquestion_id> -GTHREAD_NUM=400 -GRAMP_UP=300 -GLOOP_CNT=417

うまくいけば6台のスレーブが動き始めます。概ね5分で100万リクエストを投げる設定になっています。負荷をかけたい量に応じて THREAD_NUM, RAMP_UP, LOOP_CNT を設定しましょう。以下はもう少し負荷の量を増やしたときのSpark Streamingのグラフです。

おわりに

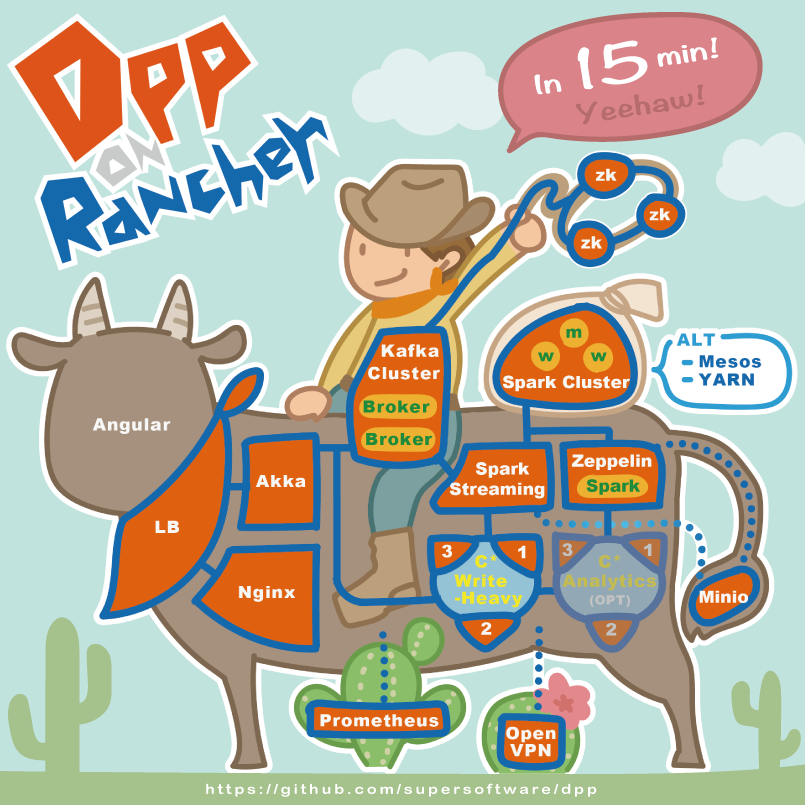

以上で検証用のDPP環境の構築完了です!ここからコンテナを差し替えて自分流のDPPを作ってみましょう!以下の図の通り

  • spark/driver が spark-submit している jar
  • spark/zeppelin の集計ロジック
  • web/api のREST-API部分
  • web/ui 画面

を差し替えることで比較的容易に自分流のDPPにカスタマイズが可能です。
